همانگونه که در مطلب کلمپ افقی چیست ؟ بخش 1 ، به توضیح کاربرد و ویژگی کلمپ افقی پرداختیم، در این مطلب به این سوال ها پاسخ میدهیم که نحوه نصب کلمپ ها به چه صورت است؟ این گیره های فیکسپر در کجا به کار برده می شوند؟ نکات مورد نیاز در هنگام استفاده از این فیکسرها چیست؟ و سپس به معرفی چهار مدل از پرکاربردترین کلمپ ها در صنایع سنگین و نیمه سنگین میپردازیم.
همانطور که در مطلب قبلی توضیح داده شد، کلمپ دسته افقی، که برای محکم کردن قطعات در حین انجام کار، به کار برده می شود، کلمپ دسته افقی، که برای محکم کردن قطعات در حین انجام کار، به کار برده می شود، هنگام درگیر شدن کلمپ، دسته اش به صورت افقی قرار میگیرد. از این نوع کلمپ در مواقعی که محدودیت ارتفاع وجود دارد و یا به فضای آزاد زیادی در بالای گیره نیاز است، استفاده می شود. این کلمپ ها به گونه ای طراحی شده اند که با فشار کم از طرف کاربر، نیروی بالایی به قطعه وارد می شود.
نحوه نصب کلمپ افقی
ابتدا جای نصب سوراخهای پایه را روی سطحی که میخواهیم گیره فیکسچر را قرار دهیم، مشخص می کنیم. سپس کلمپ را با استفاده از مهره و پیچ به میز کار وصل می کنیم. گیره های افقی، با توجه به نیاز کاربران، در طرح ها و انازه های گوناگونی وجود دارند که در ادامه به معرفی چند مدل آنها خواهیم پرداخت.
کاربرد کلمپ افقی
در قالب سازی، جوشکاری، تزریق پلاستیک، نجاری، فرزکاری؛ حفاری، اتصال، تولید قطعات مختلف،
نکات مورد نیاز هنگام استفاده از فیکسچر افقی
گیره مناسب با نوع کار خود را انتخاب کنید.
پایه کلمپ را با دقت و محکم روی سطح کار نصب کنید.
برای مطمئن شدن از ایمنی در هنگام نصب، سفتی پیچ ها را بررسی کنید.
برای کاهش اصطکاک و عملکرد روان، قطعات متحرک را روغن کاری کنید.
اگر به طور مداوم از فیکسچر استفاده می کنید، آن را از نظر سایش و آسیب بررسی کنید و قطعات فرسوده را تعویض کنید.
کلمپ را در محلی خشک و تمیز نگهداری کنید ، این امر از خوردگی وو فرسودگی آن جلوگیری می کند.

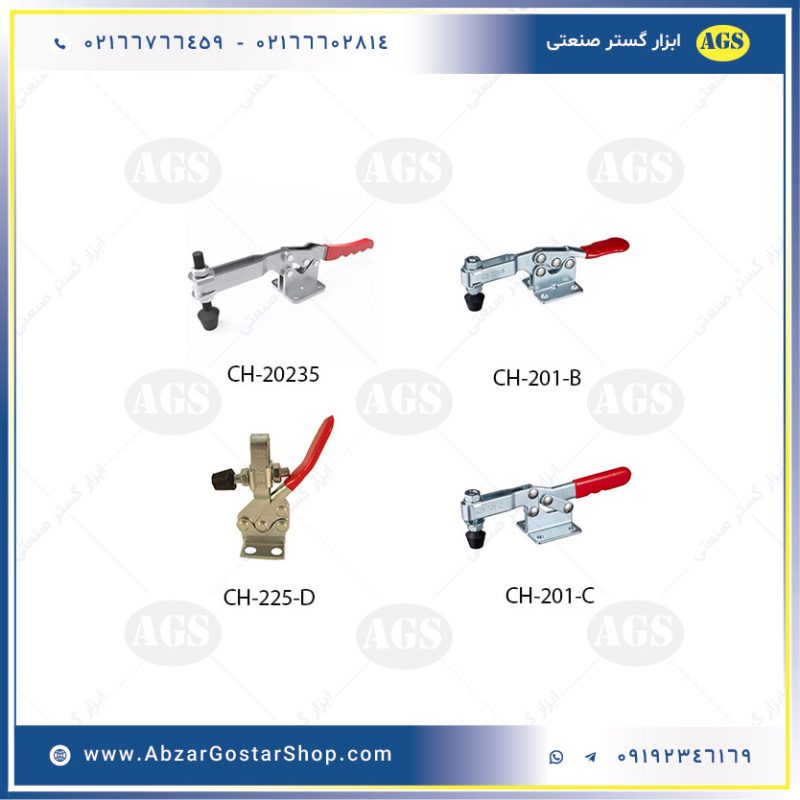

همانگونه که در بالا نیز ذکر شد، کلمپ ها در مدل های گوناگونی طراحی شده اند. هر کلمپ با توجه به نوع طراحی، دارای ظرفیت نگهداری، طول کارگیر، وزن و … متفاوتی می باشد که کاربر در زمان انتخاب و خرید باید به تمامی این نکات دقت کند تا ابزار مناسب با کار خود را تهیه کند. ما در ادامه این مطلب به بررسی این مشخصات و ویژگی ها میپردازیم و این کلمپ های دسته افقی را باهم مقایسه می کنیم.
مقایسه شاخص هایی همچون تحمل نگهداری، وزن، زاویه حرکت دستگیره، طول کارگیر و … می تواند انتخاب مناسب ترین کلمپ را برای شما به راحتی امکان پذیر کند. اگر شما نیز از صنعتگرانی هستید که برای کار خود کلمپ افقی را انتخاب نموده اید، با ما در این مطلب همراه باشید تا مناسب ترین گیره برای کار خود را انتخاب نمایید.

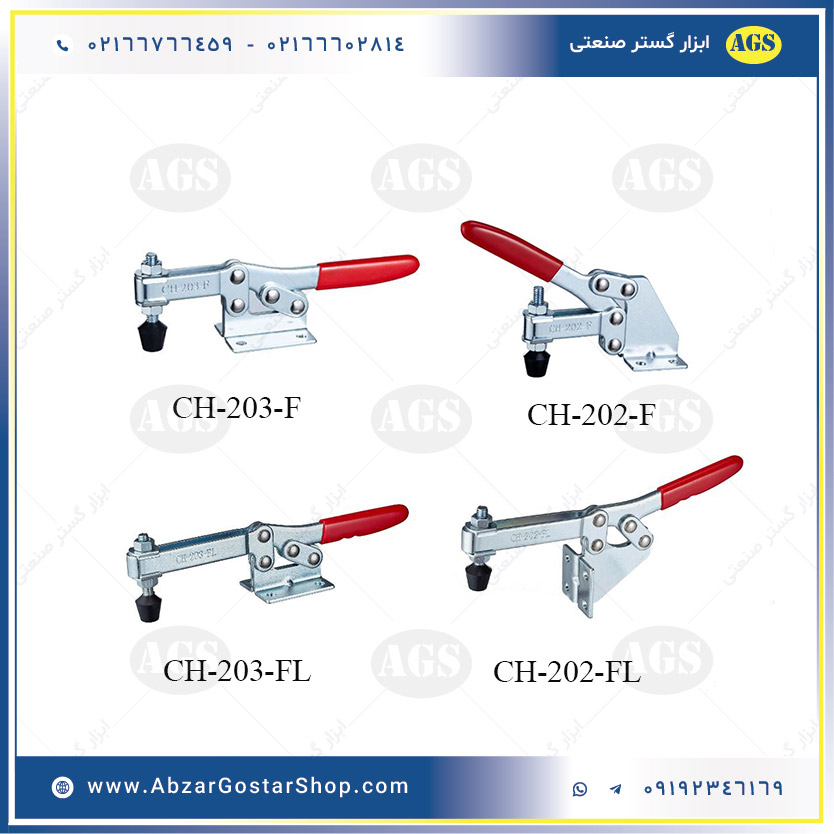

کلمپ افقی 202F
کلمپ افقی 202F توانایی ایجاد فشار بسیار بالایی بر روی قطعات مورد نظر دارد. از این کلمپ افقی برای اتصال به دستگاه دورکن، فارسی بر و شابلون سوراخ کاری استفاده و به وسیله این کلمپ میتوان از زاویه دار شدن، خطای برش، آسیب به قطعات و آسیب به کاربر جلوگیری کرد.
تفاوت کلمپ ها با چفت و بست های صنعتی در نوع استفاده و قدرت بیشتر کلمپ برای ثابت نگه داشتن قطعات می باشد و معمولا کلمپ ها دارای مقابلی نیستند.
مشخصات فنی و ویژگی های کلمپ افقی 202F
- جنس بدنه: از فولاد ضد زنگ
- بدنه کلمپ : با استفاده از فلز روی آبکاری شده است.
- دستگیره کلمپ: از جنس آلومینیوم با روکش پلاستیکی است.
- مقاوم: در برابر رنگ و روغن.
- قابل استفاده: در صنایع چوب، جوشکاری و کارهای صنعتی.
- طول کارگیرفیکسچر: 52 میلیمتر
- وزن: 385 گرم
- ظرفیت نگهداری: 227 کیلوگرم
- زاویه حرکت دستگیره: 58 درجه
- زاویه حرکت گیره: 85 درجه
کلمپ افقی مدل 202FL
کلمپ دسته افقی مدل CH-202-FL برند کلمپ تک می باشد. این محصول قابل استفاده در صنایع چوب، جوشکاری و کارهای صنعتی می باشد. این کلمپ افقی دارای ظرفیت نگهداری 227 کیلوگرم می باشد.
مشخصات فنی و ویژگی های کلمپ دسته افقی CH-202-FL
- جنس بدنه فولاد ضد زنگ
- بدنه کلمپ با استفاده از فلز روی آبکاری شده
- دستگیره کلمپ از جنس آلومینیوم با روکش پلاستیکی
- مقاوم در برابر رنگ و روغن.
- وزن: 425 گرم
- ظرفیت نگهداری: 227 کیلوگرم
- زاویه حرکت دستگیره: 58 درجه
- زاویه حرکت گیره: 85 درجه
کلمپ افقی 203F
کلمپ 203F از سری کلمپ های افقی برند کلمپ تک می باشد. از این کلمپ برای اتصال به دستگاههای شابلون، دور کن، سوراخکاری … استفاده می شود که کاربرد این کلمپ این است که از زاویه دار شدن، آسیب به قطعات و خطای برش جلوگیری می شود.
همچنین این کلمپ ها بر خلاف چفت و بست ها دارای مقابلی نیستند و برای ثابت نگهداشتن قطعات در حین کار استفاده می شوند.
ویژگی های کلمپ افقی 203F برند کلمپ تک
- جنس بدنه از فولاد ضد زنگ می باشد.
- بدنه با استفاده از فلز روی آبکاری شده است.
- دستگیره کلمپ از جنس آلومینیوم با روکش پلاستیکی می باشد.
- وزن: 340 گرم
- ظرفیت نگهداری قطعات: 227 کیلوگرم
- زاویه حرکت دستگیره: 58 درجه
- زاویه حرکت گیره: 85 درجه
کلمپ دسته افقی CH-203-FL
کلمپ 203FL از سری کلمپ های افقی برند کلمپ تک می باشد. از این کلمپ برای اتصال به دستگاههای شابلون، دور کن، سوراخکاری … استفاده می شود که کاربرد این کلمپ این است که از زاویه دار شدن، آسیب به قطعات و خطای برش جلوگیری می شود.
این کلمپ دارای بدنه ضد زنگ می باشد و در برابر رنگ و روغن مقاوم می باشد. همین امر سبب طولانی شدن عمر این گیره فیکسچر می شود. همچنین دسته این کلمپ دارای روکش پلاستیکی قرمز می باشد که از کاربر در حین انجام کار محافظت می کند.
ویژگی های کلمپ افقی 203FL برند کلمپ تک
- وزن : 380 گرم
- ابعاد پایه نگهدارنده: 5.5 در 4.5 سانتیمتر
- طول گیره فلزی: 155 میلیمتر
- طول کارگیر: 9.5 سانتیمتر
- ظرفیت نگهداری قطعات: 227 کیلوگرم
- زاویه حرکت دستگیره: 58 درجه
- زاویه حرکت گیره: 85 درجه
این کلمپ نسب به مدل 203F دارای کارگیر بیشتری است اما از نظر ظرفیت نگهداری و زاویه حرکت دسته و گیره شبیه به یکدیگر می باشند. کاربر با توجه به فضایی که برای نصب کلمپ در اختیار دارد و همچنین نوع کار خود، میتواند بهترین کلمپ را با مناسبترین قیمت از مجموعه گیره های فیکسر به راحتی انتخاب و خریداری نماید.
در جدول زیر می توانید مقایسه ای مختصر از اطلاعات کلی این گیره کلمپ های افقی که در این مطلب به معرفی شان پرداخیتم را مشاهده بفرمایید :
مدل | وزن (g) | ظرفیت نگهداری (Kg) | طول کارگیر (mm) | زاویه حرکت دسته
(درجه) |
زاویه حرکت گیره
(درجه) |
CH-202-F | 385 | 227 | 198 | 58 | 85 |
CH-202-FL | 425 | 227 | 234 | 58 | 85 |
CH-203-F | 340 | 227 | 203 | 58 | 85 |
CH-203-FL | 380 | 227 | 234 | 58 | 85 |
در این مطلب به این سوال پاسخ دادیم که کلمپ دسته افقی چیست و به معرفی چند نوع از پرکاربردترین گیره فیکسچرهای افقی پرداختیم. در مطلب بعدی به معرفی انواع دیگر این گیره ها خواهیم پرداخت.
جهت کسب اطلاعات بیشتر و مشاهده نقشه فنی Horizontal toggle clamp روی نام محصول کلیک کنید.
همچنین جهت کسب اطلاعات بیشتر در خصوص انواع کلمپ عمودی و اطلاع از قیمت عمده این محصول با کارشناسان ابزارگستر صنعتی با شماره 09192346169 تماس بگیرید.
