کلمپ عمودی چیست؟ بخش 2

در این بخش به توضیحات بیشتری در خصوص انواع کلمپ عمودی می پردازیم، همچنین چند مدل دیگر از پرکاربرد ها و پرمصرف های این دسته از فیکسچر های عمودی را معرفی می کنیم.

در بخش قبل نیز توضیح دادیم که کلمپ عمودی، نوعی گیره است که هنگام اعمال فشار روی قطعه مورد نظر، دسته کلمپ بصورت عمودی قرار می گیرد. این گیره برای بستن قطعات در جهت عمودی استفاده می شود.

چگونگی نصب Vertical Clamp

• گیره ضامن را روی سطحی ثابت همچون میز محکم کنید.
• قطعه مورد نظر را بین گیره کلمپ و سطح ثابت ( مانند میز) قرار دهید.
• دسته کلمپ را به سمت پایین فشار دهید تا نیرو به قطعه منتقل شود . این دسته عمودی باید در هنگام قفل شدن کاملا به عمودی و صاف باشد که این وضعیت نشان میدهد که کلمپ به درستی در جای خود قرار گرفته و فشار مناسب را به قطعه اعمال می کند.
• برای اینکه قطعه را بردارید، دسته را به سمت بالا کشید به گونه ای که قطعه به راحتی حرکت کند .

توجه

قبل از شروع کار از محکم بودن قطعه مطمئن شوید .  از دستورالعمل های سازنده کلمپ برای اطمینان از این امر کمک بگیرید.

در ادامه این مطلب به بررسی مشخصات و ویژگی های تعدادی دیگر از گیره فیکسچرهای عمودی پرکاربرد میپردازیم:

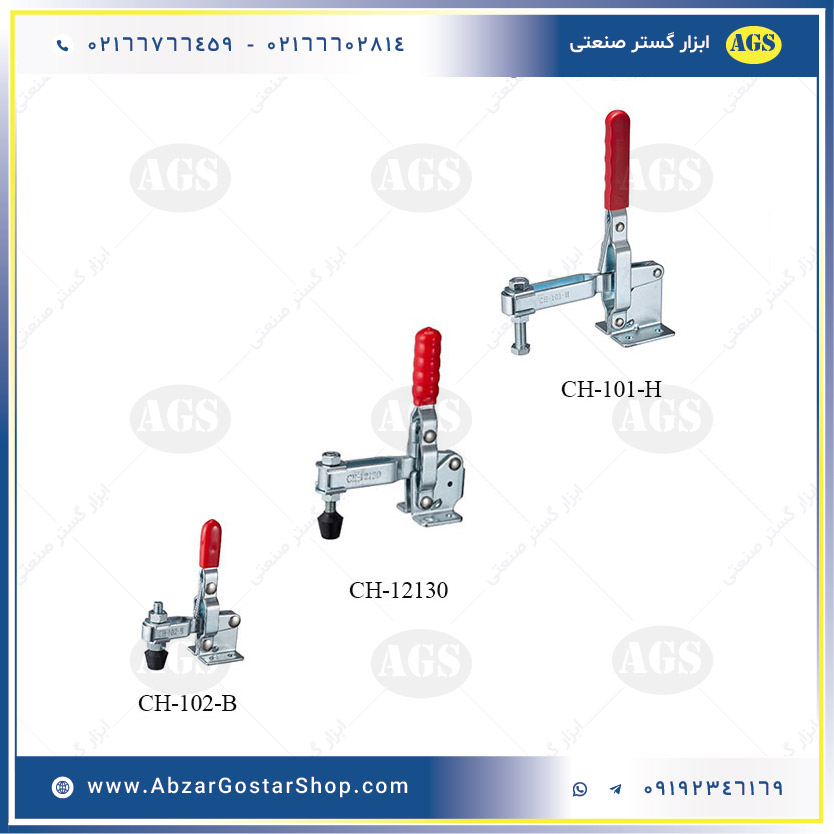

کلمپ دسته عمودی مدل CH-12130

کلمپ دسته عمودی CH-12130 از گروه کلمپ های دسته عمودی است. این محصول با وزن 355 گرم دارای ظرفیت نگهداری معادل 227 کیلوگرم می باشد.  این محصول همچون دیگر کلمپ های عمودی دارای اهرمهایی است که باعث می شود فشار زیادی را بر روی جسم وارد کند و در حین کار از خطا در برش و جابه جایی قطعه جلوگیری می کند.

این کلمپ در نجاری، برشکاری، جوشکاری، قالب سازی و سایر کاربردهای صنعتی برای ایمن سازی قطعات در حین کار استفاده می شود.

کلمپ عمودی 12130

مشخصات و ویژگی های کلمپ دسته عمودی 12130

می توانید تمامی ابعاد و مشخصات این کلمپ را در نقشه فنی زیر مشاهده بفرمایید:

نقشه فنی کلمپ عمودی 12130

کلمپ دسته عمودی مدل  CH-102-B

کلمپ دسته عمودی  CH-102-B با توجه به وزن سبک، طول کارگیر کم و ظرفیت نگهداری بالا، از پرکاربردترین کلمپ ها در مشاغلی همچون نجاری، برشکاری، جوشکاری و …  می باشد.

وزت این کلمپ معادل 115 گرم و ظرفیت نگهداری آن تا 100 کیلوگرم می باشد. از این کلمپ برای ثابت نگه داشتن قطعه در زمان انجام کار استفاده می شود. طول کارگیر این کلمپ 39 میلیمتر است که در حین کارها با فضای کم، بسیار مناسب می باشد.

کلمپ عمودی 102B

مشخصات فنی و ویژگی های کلمپ دسته عمودی CH-102-B

• وزن : 115 گرم
• طول کارگیر: 39 میلی‌متر
• ظرفیت نگهداری: 100 کیلوگرم
• قطر پین نگهدارنده: 4.8 میلی‌متر
• زاویه حرکت دستگیره: 65 درجه
• زاویه حرکت گیره: 90 درجه

می توانید تمامی ابعاد و مشخصات این کلمپ را در نقشه فنی زیر مشاهده بفرمایید:

نقشه فنی کلمپ عمودی 102B

کلمپ مدل CH-101-H

کلمپ عمودی مدل CH-101-H همچون سایر کلمپهای دسته عمودی برای ثابت نگه داشتن قطعات در حین انجام کار استفاده می گردد. استفاده از این گیره های فیکسچر از بروز خطا در هنگام کار و برش جلوگیری می کند و همچنین باعث ایمنی کاربر می گردد.

vertical clamps با توجه به نوع طراحی ، دارای ظرفیت تحمل های گوناگونی هستند. کلمپ 101H با وزن 1250گرم، که از فولاد فشرده ساخته شده است، دارای تحمل نگهداری تا 450 کیلوگرم می باشد که همین امر سبب می گرد این گیره از پرکاربردترین گیره ها باشد و در صنایع مختلفی همچون نجاری، جوشکاری، برشکاری، قالب سازی و … و در صنایع سنگین و نیمه سنگین به کار برده شود.

کلمپ 101H

مشخصات فنی و ویژگی های کلمپ عمودی CH-101-H

• ,وزن : 1250 گرم
• ظرفیت نگهداری : 450 کیلوگرم
• طول کارگیر: 125 میلی‌متر
• ابعاد کلمپ: 195*280 میلی‌متر
• زاویه حرکت دستگیره: 63 درجه
• زاویه حرکت گیره: 101 درجه

می توانید تمامی ابعاد و مشخصات این کلمپ را در نقشه فنی زیر مشاهده بفرمایید:

نقشه فنی کلمپ 101H

در این مطلب به این سوال پاسخ دادیم که کلمپ دسته عمودی چیست و به معرفی چند نوع از پرکاربردترین گیره فیکسچرهای عمودی پرداختیم. در مطلب بعدی به معرفی انواع دیگر این گیره ها خواهیم پرداخت.

جهت کسب اطلاعات بیشتر و مشاهده نقشه فنی  Vertical Clamp روی نام محصول کلیک کنید.
