کلمپ عمودی چیست؟ بخش 1

کلمپ عمودی چیست؟

در این مطلب  به این سوال پاسخ میدهیم که کلمپ دسته عمودی چیست؟

کلمپ دسته عمودی به صورت عمودی روی کار قرار می گیرد و برای نگه داشتن قطعه کار ثابت در موقعیت قفل شده استفاده می گردد. این گیره در مشاغلی همچون برشکاری، قالب سازی، نجاری و … و در صنایع سنگین و نیمه سنگین به کار برده می شود.



به صورت کلی کلمپ ها برای قرار دادن قطعات به صورت ایمن در موقعیت خود به کار برده می شوند. این قفل شدن باعث جلوگیری از بروز خطا در برش، ایجاد زاویه و محافظت از کاربر می گردد.

کلمپهای عمودی با توجه به زاویه حرکت دستگیره و زاویه حرکت گیره و مهمتر از آن ظرفیت نگهداری آن در مدل های گوناگونی وجود دارند.

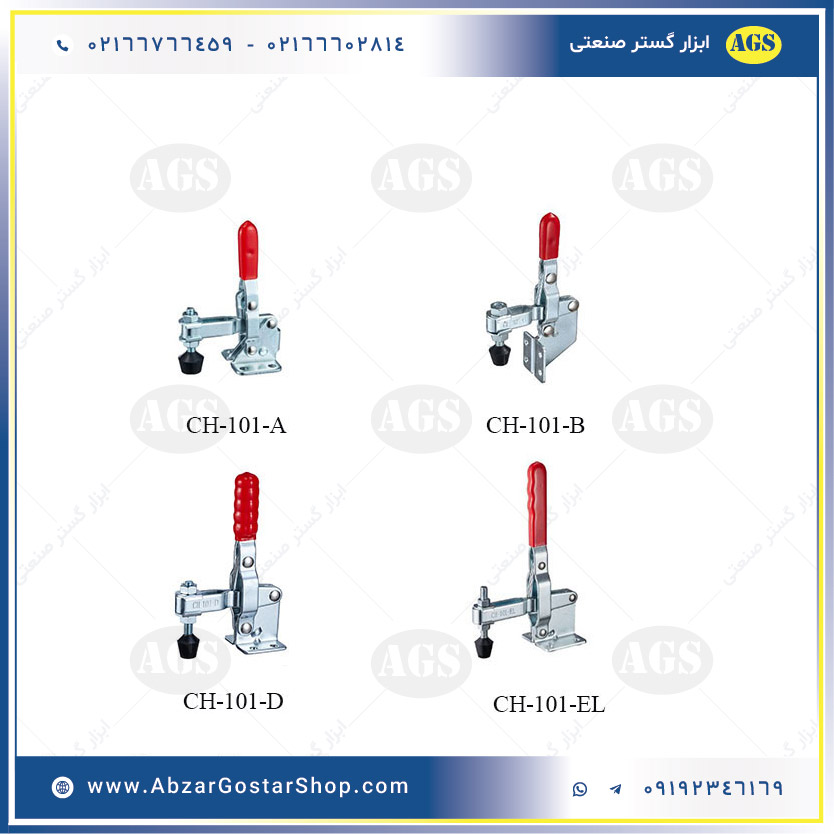

در این مطلب ما به بررسی و معرفی 4 مدل از پرکاربردترین این کلمپ ها می پردازیم.



کلمپ CH-101-A

کلمپ 101A عمودی در گروه کلمپ های عمودی قرار می گیرد و یکی از کوچکترین سایزها و همچنین پرکاربردترین کلمپ ها می باشد.



کلمپ عمودی 101A

کلمپ عمودی 101A

ویژگی ها و مشخصات فنی  کلمپ عمودی 101A

  • از جنس فولاد مقاوم و سخت
  • آبکاری با فلز روی
  • دستگیره از جنس آلومینیوم و روکش پلاستیکی
  • مقاوم و ایمن در برابر رنگ و روغن
  • وزن: 60 گرم
  • چرخش دستگیره : تا 56 درجه
  • ظرفیت نگهداری : 50 کیلوگرم



کلمپ CH-101-B

کلمپ عمودی  101B از دسته کلمپ های عمودی میباشد. جنس این کلمپ از فولاد مقاوم و سخت می باشد که این امر سبب مقاومت در برابر رطوبت می گردد. سطح بدنه این کلمپ عمودی با فلز روی آبکاری شده است و همین امر سبب مقاومت در برابر رنگ و روغن می شود. همچنین دستگیره این کلمپ با پلاستیک پوشیده شده است که سبب ناراسایی و محافظت از کاربر در حین انجام کار می شود.





کلمپ عمودی 101B

کلمپ عمودی 101B



مشخصات فنی و ویژگی های کلمپ عمودی 101B

  • ابعاد پایه نگهدارنده: 3 * 3 سانتی‌متر
  • طول دستگیره: 33 میلی‌متر
  • ظرفیت نگهداری: 100 کیلوگرم
  • زاویه حرکت دستگیره: 65 درجه
  • زاویه حرکت گیره: 90 درجه
  • طول کلی کلمپ: 12 سانتی‌متر
  • جنس: فولاد ضدزنگ
  • وزن: 120 گرم



کلمپ CH-101-D

در این کلمپ از پایه نگهدارنده لبه دار یا همان Flanged Base استفاده شده است که باعث می شود کلمپ به صورت ثابت بایستد و از لرزش و تکان جلوگیری می کند.

دستگیره این کلمپ عمودی تا 60 درجه چرخش میکند و گیره آن نیز دامنه حرکتی تا 100 درجه را دارد .



کلمپ عمودی

کلمپ عمودی



ویژگی ها و  مشخصات فنی  Clamp 101D

  • از جنس فولاد مقاوم و سخت
  • آبکاری با فلز روی
  • دستگیره از جنس آلومینیوم و روکش پلاستیکی
  • مقاوم و ایمن در برابر رنگ و روغن
  • ابعاد: 143*159
  • وزن: 330 گرم
  • چرخش دستگیره : تا 60 درجه
  • ابعاد پایه نگهدارنده : 39*42
  • طول کارگیری: 32.7





کلمپ CH-101-EL

clamp عمودی  101EL با وزن 838 گرم، ابزار مناسبی برای نگهداشتن قطعات در هنگام کار می‌باشد. ظرفیت و تحمل نگهداری قطعات در این vertical clampبه میزان 360 کیلوگرم است که به همین سبب برای محکم نگه داشتن قطعات برای برش، سوراخکاری و کارهای گوناگون در نجار ی، قالب سازی ، برشکاری و … نیاز به صرف نیروی فراوانی توسط کاربر ندارد.



کلمپ 101EL

کلمپ 101EL

ویژگی ها و  مشخصات فنی  Clamp CH-101-EL

  • ظرفیت نگهداری: 360 کیلوگرم
  • ابعاد: 144*230 میلی‌متر
  • زاویه حرکت دستگیره: 60 درجه
  • زاویه حرکت گیره: 90 درجه
  • از جنس فولاد مقاوم و سخت
  • آبکاری با فلز روی
  • دستگیره از جنس آلومینیوم و روکش پلاستیکی
  • مقاوم و ایمن در برابر رنگ و روغن





در این مطلب به این سوال پاسخ دادیم که کلمپ دسته عمودی چیست و به معرفی چند نوع از پرکاربردترین گیره فیکسچرهای عمودی پرداختیم. در مطلب بعدی به معرفی انواع دیگر این گیره ها خواهیم پرداخت.

جهت کسب اطلاعات بیشتر و مشاهده نقشه فنی  Vertical Clamp روی نام محصول کلیک کنید.



همچنین جهت کسب اطلاعات بیشتر در خصوص انواع کلمپ عمودی و اطلاع از قیمت عمده این محصول با کارشناسان ابزارگستر صنعتی با شماره 09192346169 تماس بگیرید.
